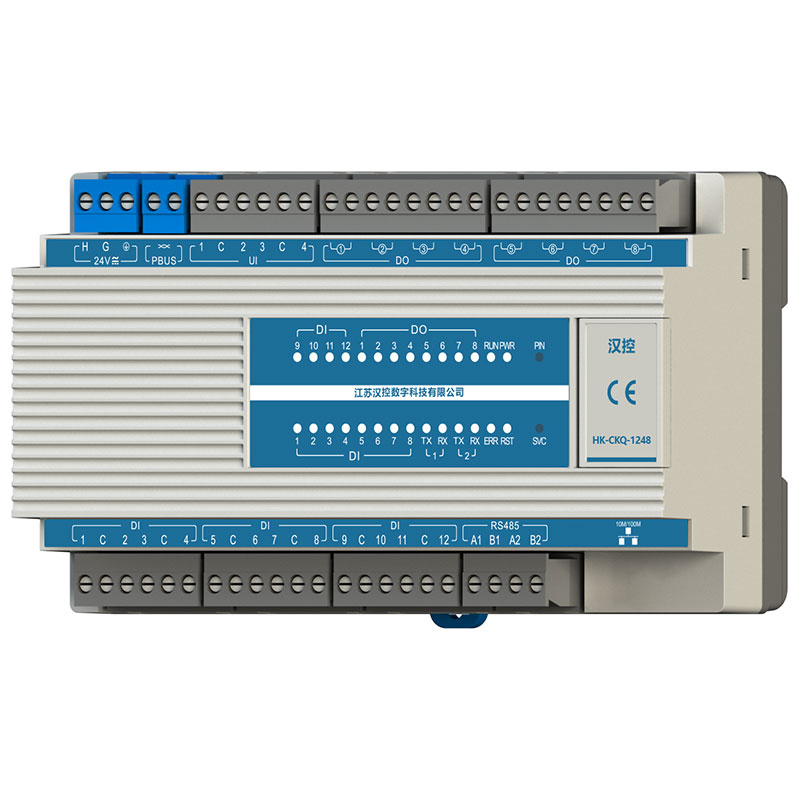

IP型DDC控制器_HK-CKQ-1248
IP架构的可编程控制器，简化传统BA系统的复杂网络架构，降低项目施工布线成本及后期维护成本。支持多种主流开放协议，与大部分BA平台和自动化平台兼容，并可作为独立控制器或区域控制器使用。提供简易编程开发工具，具备各种通用逻辑运算和专用自控逻辑功能，易上手、易部署，灵活度好。广泛应用于建筑物联网、楼宇自控、节能改造领域。
产品概述
IP架构的可编程控制器，简化传统BA系统的复杂网络架构，降低项目施工布线成本及后期维护成本。支持多种主流开放协议，与大部分BA平台和自动化平台兼容，并可作为独立控制器或区域控制器使用。提供简易编程开发工具，具备各种通用逻辑运算和专用自控逻辑功能，易上手、易部署，灵活度好。广泛应用于建筑物联网、楼宇自控、节能改造领域。
主要特点
- 多种标准协议支持
- 紧凑型结构设计
- 内嵌实时时钟
- 固件升级
- 多种输入输出类型
- 可编程控制器
- 协议网关支持
- 无需拆盖
设备参数
| 分类 | 项目 | 技术指标 |
|---|---|---|
| 电气特性 | 电源 | 24V AC/DC |
| 功耗 | FBC-8448:静态-140mA@24VDC 动态-325mA@24VDCmax FBC-1248:静态-105mA@24VDC 动态-175mA@24VDCmax FBC-6334:静态-105mA@24VDC 动态-175mA@24VDCmax |
|
| 运行温度 | 5℃-55°℃ | |
| 存储温湿度 | -10C-65C,10%to95%相对湿度,无结露 | |
| 输入输出 | 通用输入(软件设定) | FBC-8448:8通道 FBC-1248:4通道 FBC-6334:6通道 16位模数转换ADC 电流/电压:4-20mA/0-10V 热电阻:NTC10K、20K,PT1000等 数字输入:无源干接点 |
| 数字输入 | FBC-8448:4通道 FBC-1248:12通道 FBC-6334:3通道 无源干接点,光电隔离 |
|
| 模拟输出(软件设定) | FBC-8448:4通道FBC-1248:无FBC-6334:3通道 12位数模转换DAC 电流/电压:4-20mA/0-10V |
|
| 数字输出 | FBC-8448:8通道 FBC-1248:8通道 FBC-6334:4通道 类型:继电器输出常开点 负载:5A,24VAC/DC,220VAC |
|
| 通讯接口 | 以太网口 | 以太网口:10/100M 传输协议:IP、TCP、UDP、FTP、HTTP 应用协议:BACnetIP,ModbusTCP(软件设定) |
| RS485接口 | 总线: EIA-485,带光电隔离 波特率:(9.6k,19.2k,38.4k,57.6K,76.8K,115.2k) 数据位:8bits 校验: (None、 Even、Odd) 应用协议:BACnetMSTP,ModbusRTU等(软件设定) A1、B1:仅支持Modbus RTU A2、B2:兼容Modbus RTU,BACnet MSTP |
|
| PBUS接口 | 总线:PBUS,无极性 速率:921.6kbps 拓扑:总线或自由拓扑 距离:400m |
|
| 机械性能 | 尺寸 | 189(L)*105(W)*58(H)mm |
| 材质 | ABS+PC | |
| 安装 | 35mm标准导轨式安装 |
设备参数
| 分类 | 项目 | 技术指标 |
|---|---|---|
| 电气特性 | 电源 | 24V AC/DC |
| 功耗 | FBC-8448:静态-140mA@24VDC 动态-325mA@24VDCmax FBC-1248:静态-105mA@24VDC 动态-175mA@24VDCmax FBC-6334:静态-105mA@24VDC 动态-175mA@24VDCmax |
|
| 运行温度 | 5℃-55°℃ | |
| 存储温湿度 | -10C-65C,10%to95%相对湿度,无结露 | |
| 输入输出 | 通用输入(软件设定) | FBC-8448:8通道 FBC-1248:4通道 FBC-6334:6通道 16位模数转换ADC 电流/电压:4-20mA/0-10V 热电阻:NTC10K、20K,PT1000等 数字输入:无源干接点 |
| 数字输入 | FBC-8448:4通道 FBC-1248:12通道 FBC-6334:3通道 无源干接点,光电隔离 |
|
| 模拟输出(软件设定) | FBC-8448:4通道FBC-1248:无FBC-6334:3通道 12位数模转换DAC 电流/电压:4-20mA/0-10V |
|
| 数字输出 | FBC-8448:8通道 FBC-1248:8通道 FBC-6334:4通道 类型:继电器输出常开点 负载:5A,24VAC/DC,220VAC |
|
| 通讯接口 | 以太网口 | 以太网口:10/100M 传输协议:IP、TCP、UDP、FTP、HTTP 应用协议:BACnetIP,ModbusTCP(软件设定) |
| RS485接口 | 总线: EIA-485,带光电隔离 波特率:(9.6k,19.2k,38.4k,57.6K,76.8K,115.2k) 数据位:8bits 校验: (None、 Even、Odd) 应用协议:BACnetMSTP,ModbusRTU等(软件设定) A1、B1:仅支持Modbus RTU A2、B2:兼容Modbus RTU,BACnet MSTP |
|
| PBUS接口 | 总线:PBUS,无极性 速率:921.6kbps 拓扑:总线或自由拓扑 距离:400m |
|
| 机械性能 | 尺寸 | 189(L)*105(W)*58(H)mm |
| 材质 | ABS+PC | |
| 安装 | 35mm标准导轨式安装 |
